АвтоКлючЪ-Выкидуха своими руками

Поставил на машину сигнализацию и понял, что неудобно таскать с собой связку ключ+брелок особенно летом, карман то не резиновый!

АвтоКлючЪ-Выкидуха
Оригинальный ключ с чехлом и брелок сигналки с китайским выкидным ключом.


АвтоКлючЪ-Выкидуха
Погуглил и нашёл удачные эксперименты с ключами-выкидухами и решил попробовать сам.
Заказал ключ-выкидуху от нисана, по размер уто что надо!



АвтоКлючЪ-ВыкидухаЗапасной брелок для сигнализации, малоли сломаю. (на ..надцатой примерке одна деталька отвалилась, пришлось припаивать lalala.gif)

АвтоКлючЪ-Выкидуха

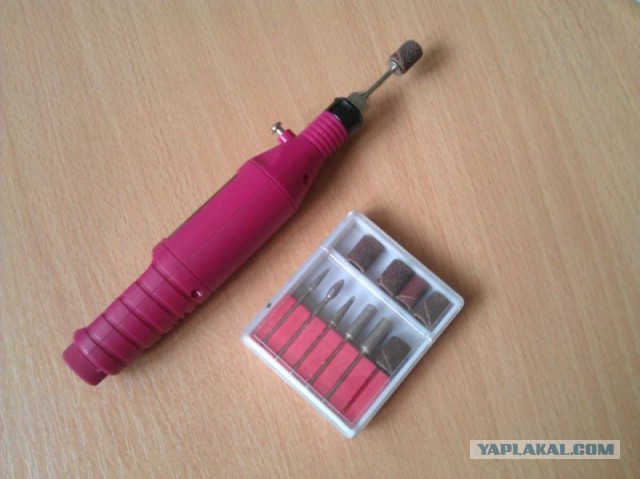

Бор-машинка, точнее супер китайская дрель-машинка для ногтей (на фото).
Транспондер (что бы прописать новый ключ в мозг машины, отдельная история), но можно переставить со старого ключа.
Кусачки маленькие для ускорения процесса удаления лишнего материала.
Напильник плоский средних размеров для выравнивания дырки под экран.
Набор мелких надфилей для выпиливания дырок под кнопки.



АвтоКлючЪ-ВыкидухаРазбираем ключ

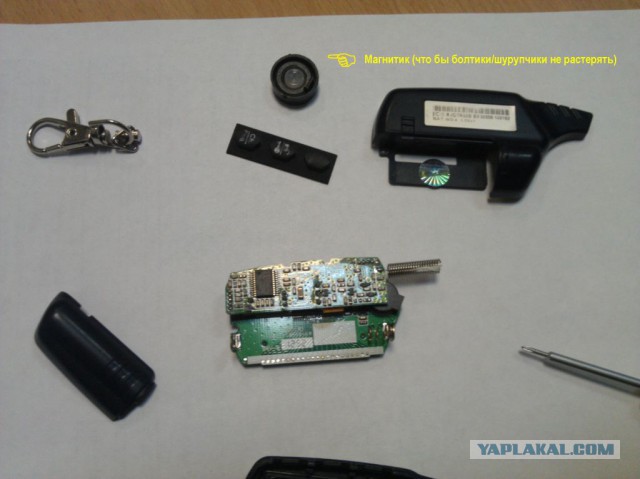

АвтоКлючЪ-ВыкидухаРазбираем брелок

АвтоКлючЪ-ВыкидухаБерем кусачки, вырезаем лишнее, главное без фанатизма!!
Потом бур-машинку и «выгрызаем» все что мешает начинке, главное постоянно прикладывать нутро брелка, а то можно и лишнего махануть…


АвтоКлючЪ-ВыкидухаДля батарейки места нужно побольше, хорошо что стенки довольно толстые.

АвтоКлючЪ-ВыкидухаЛицевую вырезать поаккуратней, а то я чуть не раздраконил дырку больше чем внешнее стекло.
А с кнопками еще аккуратнее!!! а то у меня получился маленький косячёк… faceoff.gif

АвтоКлючЪ-ВыкидухаКстати, стекло снимается с родного брелка вместе со скотчем и великолепно приклеивается на новый брелок.

АвтоКлючЪ-ВыкидухаФинальная примерка. Пластик пищалки немного подрезан что бы влезла плата…

АвтоКлючЪ-ВыкидухаНадписи на кнопках стерлись полностью уже через неделю…

АвтоКлючЪ-ВыкидухаПримерка, уже имеет неплохой вид…

АвтоКлючЪ-ВыкидухаПочистил и продул перед финальной сборкой.

АвтоКлючЪ-ВыкидухаВсе готово к финальной сборке!
Жало переставил со своего старого китайского ключа-выкидухи. Выбивается клин, достается жало, сборка в обратном порядке с помощью кувалдометра…
Транспондер потом посадил на двухкомпонентный клей, что бы не выпадал при замене батарейки. dont.gif

АвтоКлючЪ-Выкидуха
Смазал механизм вазелином, без фанатизма, что бы карман не пачкать..
А аккумулятор тот что на фотках я заменил на обычную алкалиновую батарейку, ее реже менять. р.s. Хотя если поможете со схемой для зарядки металлогидридного аккумулятора ААА от 5 вольт, то можно врезать разъем микроUSB и схему зарядки в брелок… idea.gif
АвтоКлючЪ-Выкидуха

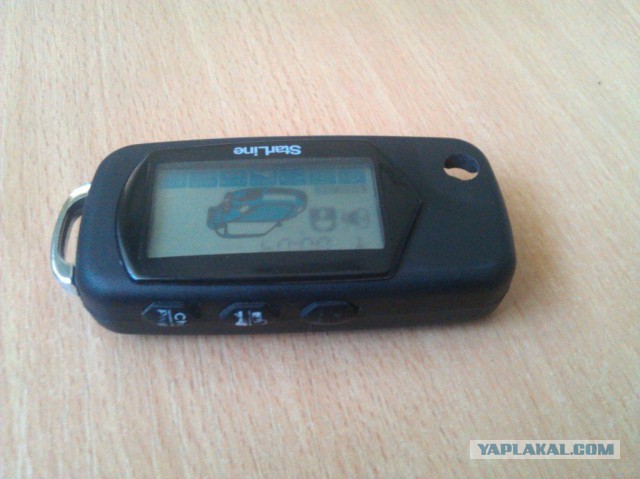

Вот он, красавец!

АвтоКлючЪ-ВыкидухаВот он, красавец!

АвтоКлючЪ-Выкидуха

АвтоКлючЪ-Выкидуха

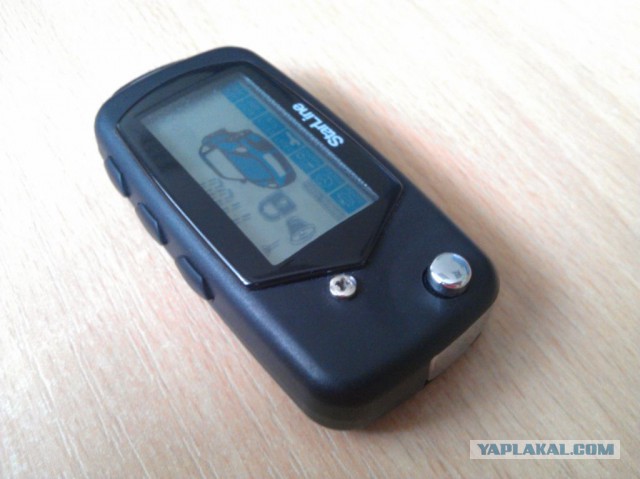

Через пару месяцев небольшая доработка, вместо шурупа стянул длинным болтом на сквозь, а то шуруп периодически вырывало..


АвтоКлючЪ-ВыкидухаКлассно помещается в джинсы, в карман для зажигалки!

АвтоКлючЪ-ВыкидухаВ «боевом» состоянии.
